买变频空调好，变频和定频空调最大的区别就是产品在压缩机上的运用原理不同。?

变频空调最大的特点就是省电。作为现在的人购买的电器，价格已经不再是主要的购买目标之一了。因为人们都知道一个售价便宜的家电但是耗能非常厉害，买回家还是不会用的。这就等于是在浪费钱。变频空调就是在这方面为我们在省钱，当检测到室内的室温达到或者超出设定的温度之后，室内机和室外机就会进行低频工作，这时候只需要维持室内的温度保持不变就可以了。?

变频空调的舒适性要好很多，温度控制更加平缓，并且正因为如此，始终保持工作状态，不会有太大的声音。而定频空调一整晚可能就会不断地停止工作再重新开始工作，也就是启动运转再停止，相对来说显得不够灵敏，并且反复停止开始运转工作也会产生明显的声响。?

从使用舒适度以及省电等方面来看，变频空调会比定频空调更好，更适合家用。

海信变频空调与美的变频空调的维修相差大吗？

这款是海信第一代工薪变频空调

相信购买此机已经有10年了

质量还算不错

此款机器主要故障点就是功率模块

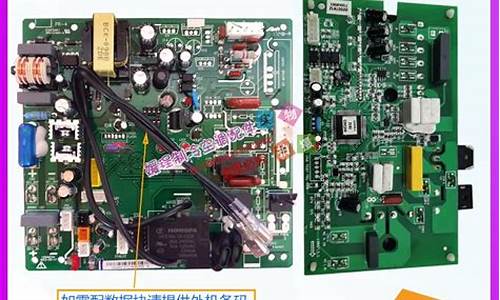

其次是外板

以你的描述

你找了非专业人员

不会检查此机器故障

给你说的一切只会敷衍你

说的压力正常

换这换那都是忽悠

你可以直接按遥控器上的（打开电池舱盖

很小的按键

需要牙签之类的按下）

传感器切换键一次

间隔5秒

再按一次

每次按后内机要有一次蜂鸣‘嘀’此时观察内机

运行

高效

定时

电源

指示灯是闪烁

还是常亮

或者熄灭

请记录下来

告诉我

另外因为机器被不懂的人动过

自检故障有可能不准确了

着急的话

可以直接拨打厂家客服

由厂家登门处理

不过此款机器个别配件厂家也无法提供

我或许能帮你想办法处理

机器下方是电抗器

电抗器出故障

现象是

1

噪音相当大

2

跳闸

3外机无反应不启动

海信变频空调己维修两次了,都是换模板

直流电机是将直流电能转换为机械能的旋转机械。它由定子、转子和换向器三个部分组成，如图3。

图3 有刷直流电机的构造

定子（即主磁极）被固定在风扇支架上，是电机的非旋转部分。

转子中有两组以上的线圈，由漆包线绕制而成，称之为绕组。当绕组中有电流通过时产生磁场，该磁场与定子的磁场产生力的作用。由于定子是固定不动的，因此转子在力的作用下转动。

换向器是直流电动机的一种特殊装置，由许多换向片组成，每两个相邻的换向片中间是绝缘片。在换向器的表面用弹簧压着固定的电刷，使转动的电枢绕组得以同外电路联接。当转子转过一定角度后，换向器将供电电压接入另一对绕组，并在该绕组中继续产生磁场。可见，由于换向器的存在，使电枢线圈中受到的电磁转矩保持不变，在这个电磁转矩作用下使电枢得以旋转，如图4。

图7 无刷直流电机原理图

转子利用轴承与外壳之间实现动配合。风扇的扇叶固定在转子上，因此，当转子旋转时，扇叶将与转子一起转动起来。普通风扇一般采用滚珠轴承（如图5），而高档风扇为了提高运转的稳定性和增加使用寿命，通常采用更为先进的液态轴承（如图6）。

图5 滚珠轴承

图6 液态轴承的结构

二、有刷电机与无刷电机

如前所述，直流电机是利用碳刷实现换向的。由于碳刷存在摩擦，使得电刷乃至电机的寿命减短。同时，电刷在高速运转过程中会产生火花，还会对周围的电子线路形成干扰。为此，人们发明了一种无需碳刷的直流电机，通常也称作无刷电机（brushless motor）。

无刷电机将绕组作为定子，而永久磁铁作为转子（如图7），结构上与有刷电机正好相反。无刷电机采用电子线路切换绕组的通电顺序，产生旋转磁场，推动转子做旋转运动。

图7 无刷直流电机原理图

无刷电机由于没有碳刷，无需维护寿命长，速度调节精度高。因此，无刷电机正在迅速取代传统的有刷电机，带变频技术的家用电器（如变频空调、变频电冰箱等）就是使用了无刷电机，目前散热风扇中几乎全部使用无刷电机。

三、变频电机工作原理

图8（a）是拆开的风扇电机的照片，风扇采用的是变频电机，这从线圈所在的位置就可以辨认出来。图8（b）是变频电机控制电路板，控制芯片将集DSP功能与驱动器于一体，简化了电路结构。通过对控制芯片编程，可改变电机转速。

图8 直流

电机的构造

变频电机具有直流电机特性、却采用交流电机的结构。也就是说，虽然外部接入的是直流电，却采用直流-交流变压变频器控制技术，电机本体完全按照交流电机的原理去工作的。因此，变频电机也叫“自控变频同步电机”，电动机的转速n取决于控制器的所设定的频率f。

图9是三相星形接法的变频电机控制电路，直流供电经MOS管组成的三相变流电路向电机的三个绕组分时供电。每一时刻，三对绕组中仅有一对绕组中有电流通过，产生一个磁场，接着停止向这对绕组供电，而给相邻的另一对绕组供电，这样定子中的磁场轴线在空间转动了120°，转子受到磁力的作用跟随定子磁场作120°旋转。将电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上，定子中便形成旋转磁场，于是电机连续转动。

图9 无刷直流电机工作原理

变频电机的驱动电路由主回路和控制回路两部分组成，现在已经将这两部分集成到同一个芯片中，这样只要使用一个器件便可实现变频电机的全部控制功能，简化了电路结构，常用的控制芯片有日本三洋公司的LB1964、美国MAXIM公司的MAX6625、和意法半导体公司的ST72141等。随着工业界对节能和噪声抑制的日益重视，许多工业产品都趋向采用无刷电机，对电机微控制器提出了更高要求。作为新一代电机控制DSP芯片，TI公司高性价比的TMS320C240 非常适合于完成这一任务。

四、变频电机的电路组成

为了对风扇电机的运行状况进行监控，需要从风扇电机向主板输出速度信号，实现风扇运行情况的监控。监控电路用来显示风扇转速，并可实现报警和电脑的自动停机，以防止因风扇停转而烧毁CPU或其它器件的情况出现。现在变频电机普遍采用集成功率器件来实现这一功能，使控制线路大为简化。

为了实现精确控制效果，必须向集成功率器件输入反映转子位置的信号，因此变频电机必须具有电机位置反馈机制。目前通常使用霍尔元件或和光电传感器两种手段进行位置和转速检测。

霍尔器件是一种基于霍尔效应的磁传感器，霍尔效应是美国科学家爱德文·霍尔于1879年发现的。目前，使用霍尔效应的磁传感器产品已得到广泛的应用。

图10为霍尔效应原理图。在一块通电的半导体薄片上，加上和片子表面垂直的磁场B，在薄片的横向两侧会出现一个电压（图中的Vh称为霍尔电压）。

图10 霍尔效应

变频电机利用霍尔器件测量转子的相对位置，所获得的信号输入到控制芯片中，驱动电机旋转。同时，还可将该信号通过主板输出，作为测速信号使用

，可谓一箭双雕。由于换向脉冲为方波信号，在主板上经过简单处理便可输送给主板进行显示和控制。由于电机的相数一般在2个以上，换向信号的频率为电机的转速的若干倍，因此，如果利用换向脉冲作为测速信号，必须经过除法运算才能得到真实的电机转速。

图11为霍尔锁定型开关电路CS2018构成的无刷电机控制电路，CS2018内部集成了霍尔电压发生器、差分放大器、史密特触发器和集电极开路的输出级等，它可直接驱动小功率的电机绕组。

图11 用CS2018霍尔开关锁定电路直接驱动电机

有些风扇采用光电传感器来检测风扇的速度，具体做法是：在电动机转子上设置一个遮光板，这样电机每转过一圈，遮光板就会将发光二极管照射到光敏管上的光线阻断一次，光敏管的集电极上电压改变一次，这样便可得到反映电机转速的脉冲信号，如图12所示。

图12 光电传感器原理

从上面的介绍可以看出，利用霍尔传感器和光电传感器所得到的测速信号是有区别的。利用光电传感器测速，速度信号的频率与电机转速相同，而利用霍尔器件输出的换向信号作为测速信号时，两者相差若干倍：如果是两相电机，换向信号的频率为转速的2倍，三相电机中换向信号的频率则是转速的3倍。在这里，BIOS中显示的速度是不是真实的风扇转速，在使用中务必请大家注意！

五、转速调节方法

直流电机调速方式有两种：调压调速和调频调速。采用有刷电机的普通风扇可以通过调压方式改变转速，而采用变频电机的风扇，只能通过调频方式进行调速。

对于有刷电机来说，改变供电电压，则是改变转子绕组中电流从而改变磁场强度和转矩，电机的转速随着转矩的增加而升高，随着转矩的减小而降低。这种电机在负载阻力增大时，电机的转速会随之下降。要想在荷载变化时维持转速不变，必须采用闭环控制，通过速度负反馈来实现，因此控制电路比较复杂。

图13是一个实用的有刷电机控制方案，它是利用MIC501专用芯片为核心结合一些外围元件实现的。和图10所示的无刷电机控制电路进行一个简单的比较，便可发现两者电路结构的明显区别。

图13 调压调速电路

在有刷电机电路中，电机主回路中与功率晶体管VT串联，VT的作用相当于一个可变电阻，芯片7脚输出的信号通过基极电阻Rb与其基极相连，对VT的导通程度进行控制，电机转速随VT的导通程度的变化而变化。

这这些不是最主要的，重要的是你能把新的换上把钱揣在钱包里 嘿嘿！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

海信变频空调己维修两次了,都是换模板，要清楚故障原因才可以换的。

变频空调维修常识与技巧

变频空调一般出现的问题不外乎是空调不制冷，它的室内机滴水、空调运行的声音过大等。我们在维修空调的时候就需要注意应该怎么样检查出空调出现故障的原因。我们在进行空调维修时可以采用以下的方法来检测空调：

1、空调在出现故障时我们可以先看看空调的室内机室外机的连接头是不是出现了问题同时在观看空调冷凝器的翅片上是否有灰尘，之后再观察空调的室内机和室外机的风机运转是否正常。之后再观看压缩机的吸气管是否结露和过滤器是否结霜，毛细血管是否堵塞等，同时还可以观看空调的显示屏上显现出的空调故障代码，根据空调的故障代码判断出空调出现的故障。

2、我们除了观看检查空调出现的故障外还可以用听的方式来检查。首先我们可以听一听空调的室外机和室内机的风扇运转的声音是不是顺畅，压缩机在运行的过程中有没有摩擦声或者是共振产生的异常响声。之后再听一听冷凝剂在流动时的流液声。

变频空调维修常识与技巧

3、在听和看之后还可以用摸得方式进行检查，摸主要是为了感知空调在工作的过程中各个部件的温度是不是运行时产生的正常温度，这样我们就能检查出空调出现的故障是不是运行过程中温度过高引起的。

4、在看、听、摸之后还能采用闻的方式，闻主要是为了闻出空调压缩机的内外线圈有没有因为压缩机温度升高散发出的焦味，同时问线路板、继电器、功率模块有没有焦味。用闻的方式同样也是为了确认空调在使用的过程中是不是某一部件因为温度过高被烧而发出的焦味。
